熔鹽電解爐，是一種利用電化學原理，采用熔鹽電解法生產高純金屬的裝置。把金屬氯化物作為原料裝入本熔鹽電解爐中，即可生產出對應金屬氯化物的高純金屬。有氯化物熔鹽電解和氟化物熔鹽電解兩種方法。以堿金屬和堿土金屬氯化物為電解質，以稀土氯化物為電解原料的熔鹽電解方法，從陰極析出液態稀土金屬，陽極析出氯氣。這種方法具有設備簡單、操作方便、電解槽結構材料易于解決等特點，但也存在氯化稀土吸水性強、電流效率低等問題。 　　使用熔鹽電解爐電解結果是在陰極得到熔融稀土金屬，在陽極析出氯氣，同時消耗熔鹽電解質中的氯化稀土和直流電量。陰極析出的少部分稀土金屬溶解于熔鹽電解質中，發生生成低價氯化物的二次反應，使電流效率降低。通常熔鹽電解質組成、電解溫度、電流密度、極間距等電解工藝條件對電解電流效率有顯著影響。 　　對于電解工藝來說，當熔鹽電解爐中氯化稀土含量過高，熔鹽電解質電阻大、粘度也大，陽極氣體逸出困難。反之，若是稀土含量過低，會發生堿金屬和稀土離子共同放電，這兩種情況均使電流效率降低，電量消耗量增加。又因電解溫度與熔鹽電解質組成和金屬熔點有關，一般采用高于稀土金屬熔點50K左右的電解溫度。當電解溫度過高，金屬與熔鹽電解質的二次反應加劇，金屬溶解損失增加;若電解溫度過低，則熔鹽電解質粘度大，電流效率下降。 　　根據了解，目前工業應用的熔鹽電解爐所用的電解槽主要有小型石墨圓形槽和大型陶瓷槽兩種類型。前者的結構相較簡單，使用方便，電流效率可達40%～50%，金屬直接回收率在85%以上，但燒蝕嚴重，槽電壓高，電能消耗大，生產能力小。后者生產能力大，電能消耗低，但由于電流分布不勻，金屬溶解和二次反應嚴重，電流效率低，所以金屬直接回收率為80%～85%。在使用中，當陰極產物積累到一定量時，八佳科技建議應定期取出鑄錠，冷卻后用冷水清洗、涼干、裝桶、蠟封保存。

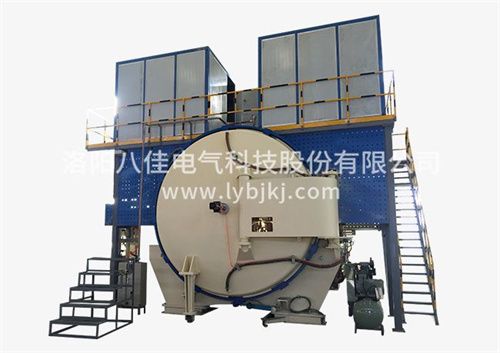

　　石墨化爐的工作流程　　石墨化爐是碳材料處理過程中的核心設備，它能夠將原材料通過高溫處理，使其內部結構發生變化，從而實現材料的石墨化。石墨化爐的工作流程包括多個步驟，本文將對石墨化爐的工作流程進行詳細的介紹。　　一、石墨化爐的準備階段　　在石墨化爐的準備階段，需要完成對爐襯、電極、保溫材料等設備的檢查和準備工作。具體包括對爐襯的修補或更換，對電極的組裝和調試，以及對保溫材料的填充和修整。這些基礎準備工作能夠確保石墨化爐在后續的高溫處理過程中，能夠穩定、安全地運行。　　二、裝爐階段　　在石墨化爐的裝爐階段，需要將待處理碳材料按照一定的順序和規則，放置在石墨化爐中。這一過程中，需要根據材料的性質、大小、形狀等因素，合理安排裝爐位置和填充密度。同時，還需要注意避免材料的交叉污染和熱傳導不均等問題。裝爐階段的合理操作，能夠提高石墨化爐的處理效率，同時也能夠保證產品的質量和穩定性。　　三、抽真空階段　　在石墨化爐的抽真空階段，需要將爐內的空氣抽出，以創造一個低氧或缺氧的環境。這一過程是為了減少氧化反應的可能性，從而避免產品質量的下降。同時，抽真空還能夠使石墨化爐內的壓力降低，有助于提高產品的純度和收率。　　四、加熱和保溫階段　　石墨化爐的加熱和保溫階段是整個工作流程中的核心環節。在這個階段，石墨化爐需要按照預設的溫度曲線進行加熱，使爐內的碳材料逐漸達到預設的高溫狀態。同時，在高溫狀態下需要保持一段時間，以保證材料能夠充分地進行石墨化反應。這個階段需要注意控制加熱速度和保溫時間，以避免產品質量的波動。　　五、冷卻階段　　石墨化爐的冷卻階段是石墨化過程的終階段。在這個階段，石墨化爐內的溫度逐漸降低，從而使石墨化的碳材料逐漸冷卻下來。在這個過程中，需要注意控制冷卻速度，以避免產品質量的下降。同時，還需要注意避免冷卻過程中可能產生的內應力過大等問題，以保證產品的穩定性和完整性。　　六、出爐階段　　在石墨化爐的出爐階段，需要將處理過的碳材料從爐中取出。這一過程中，需要注意避免材料的損壞和污染，以保證產品的質量和穩定性。同時，還需要對石墨化爐進行清洗和整理，以備下一次的使用。　　綜上所述，石墨化爐的工作流程包括多個階段，每個階段都需要專門的技術和操作。通過嚴格控制每個階段的質量和操作參數，可以保證石墨化爐的安全、穩定運行，從而提高產品的質量和穩定性。隨著碳材料應用的不斷擴展和提升，石墨化爐的工作流程和操作技術也將不斷得到優化和提高。
